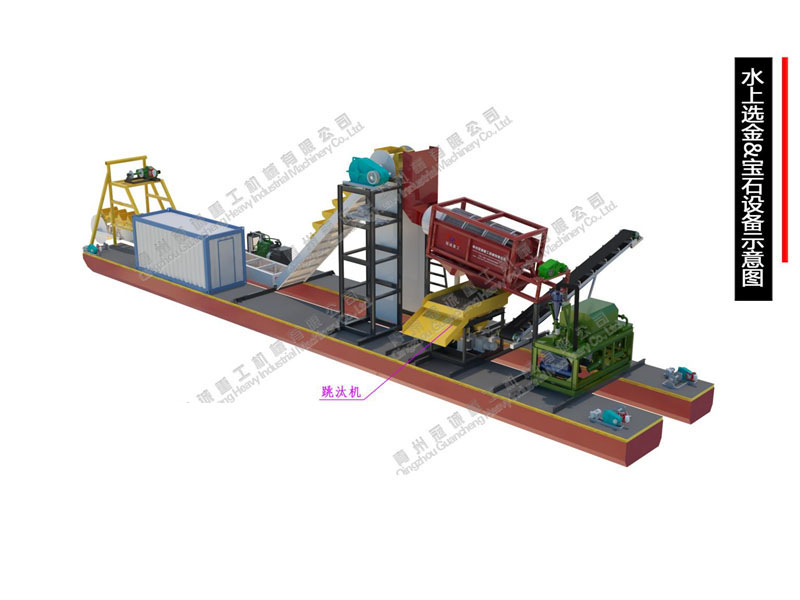

100-150方河道宝石重选矿设备流程概述Description of the process：
流程：原料通过挖斗进入滚筒筛内进行筛选分级为：0-5mm、5-20mm、>20mm三种规格。
>20mm的物料通过废料杆直接排出至废料区域；
0-5mm的物料排入泵箱内，经沙泵打入离心机内进行选别；
5-20mm的物料排入2台跳汰机内进行选别。
100-150方河道宝石重选矿设备下挖深度Dig Deep：12m，原矿处理量Processing capacity：每小时100-150立方

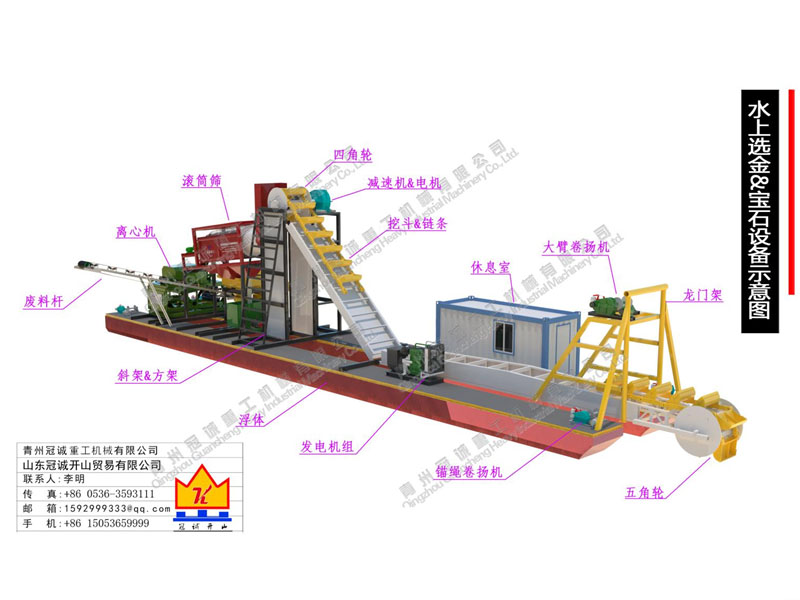

100-150方河道宝石重选矿设备设备技术参数Technical parameter
【100-150方河道宝石重选矿设备水上设备参数】
|
名称 |
规格 |
功率 |
数量 |
备注 |
|
|
e77乐彩 方架浮体 |
e77乐彩 总长度约33米，单宽2.4米，高1.02米；面板4mm花纹板，底板、侧板6mm |
- |
1条 |
|
|
|
斜架浮体 |
e77乐彩 总长度约33米，单宽1.8米，高1.02米；面板4mm花纹板，底板、侧板6mm |
e77乐彩 |
1条 |
|
|
|
龙门架 |
e77乐彩 |
e77乐彩 - |
1套 |
|
|
|
挖斗 |
e77乐彩 挖斗 |
挖斗型号70型 |
e77乐彩 55 |
1套 |
链条：约138条，约40KG/条，单厚3CM，总厚度9CM |
|
链条 |
材质：铸钢（锰13） |
||||
|
e77乐彩 大臂 |
两节臂 |
||||
|
水下五角轮 |
|
||||
|
水上四角轮 |
|
||||
|
e77乐彩 方架&斜架 |
e77乐彩 主材料：200*200H钢 |
||||
|
动力系统 |
减速机型号：1000#（铁壳焊接） |
||||
|
e77乐彩 滚筒筛 |
滚筒筛 |
无轴筛 |
e77乐彩 15 |
1套 |
e77乐彩 |
|
料斗 |
料斗采用8mm板 |
||||
|
支架 |
支架采用15#方管 |
||||
|
废料杆 |
e77乐彩 B600*12m |
7.5 |
1套 |
e77乐彩 |
|
|
e77乐彩 大臂卷扬机 |
500#减速机 |
15 |
1台 |
|
|
|
e77乐彩 主锚 |
350#减速机 |
5.5 |
1台 |
|
|
|
e77乐彩 副锚 |
250#减速机 |
e77乐彩 3KW*4 |
e77乐彩 4台 |
e77乐彩 |
|
|
e77乐彩 水泵 |
e77乐彩 |
e77乐彩 7.5*2 |
e77乐彩 2台 |
e77乐彩 |
|
|
e77乐彩 跳汰机 |
e77乐彩 |
7.5 |
e77乐彩 1台 |
|
|
|
e77乐彩 离心机 |
1200#卧式全自动排矿 |
21.5 |
1套 |
PLC电脑控制 |
|
|
离心泵 |
e77乐彩 |
5.5 |
e77乐彩 1台 |
|
|
|
沙泵&泵箱 |
e77乐彩 离心机供料用，4寸 |
11 |
e77乐彩 1套 |
|
|
|
休息室 |
e77乐彩 简易板房 |
|
e77乐彩 2间 |
e77乐彩 含2台挂式空调 |
|
|
e77乐彩 发电机组 |
e77乐彩 250KW康明斯 |
|
1台 |
|
|
|
配电柜 |
降压启动 |
e77乐彩 |
1套 |
开关品牌：正泰 |
|
|
总功率 |
装机功率：约170KW |
||||
注：四角轮动力电机为山东华力，其余为山东荣城电机；减速机产地：淄博博山。
